Cisco - Konfigurasi VLAN Access Pada Switch Cisco
Pada artikel ini kita akan melakukan konfigurasi VLAN Access pada Switch Cisco
Arman Dwi PangestuJanuary 16, 2023
0 views
1 min read
#Pendahuluan
VLAN Access merupakan konfigurasi VLAN yang terhubung langsung dengan End Device (Komputer) sehingga pada VLAN Access hanya dapat menampung 1 buah VLAN ID.
- Masuk ke mode
previllage exec
Switch>enable- Masuk ke mode
global configuration
Switch#configure terminal- Membuat VLAN ID
10dengan namaruang-guru
Switch(config)#vlan 10
Switch(config-vlan)#name ruang-guru
Switch(config-vlan)#exit- Membuat VLAN ID
20dengan namaruang-meeting
Switch(config)#vlan 20
Switch(config-vlan)#name ruang-meeting
Switch(config-vlan)#exit- Mengecek list VLAN yang sudah kita buat
Switch(config)#do show vlan brief

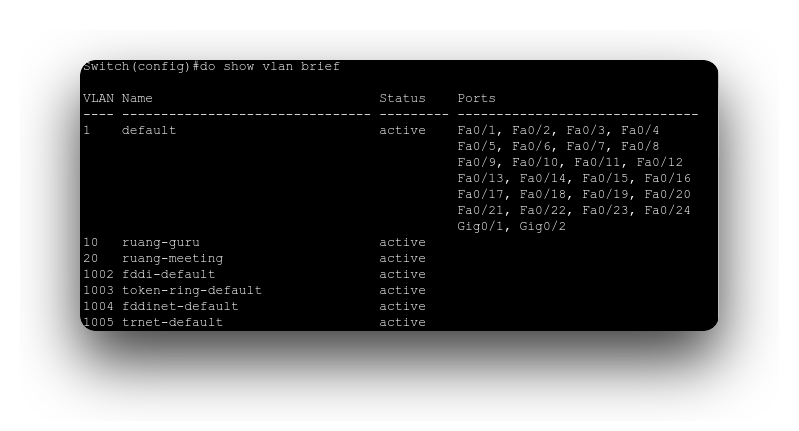

VLAN Brief| VLAN | Name | Status | Ports |
|---|---|---|---|
| 1 | default | active | Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 |
| 10 | ruang-guru | active | |
| 20 | ruang-meeting | active | |
| 1002 | fddi-default | active | |
| 1003 | token-ring-default | active | |
| 1004 | fddinet-default | active | |
| 1005 | trnet-default | active |
- Memberikan VLAN
10ke PC0 yang terhubung dengan interfacefa0/1
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit- Memberikan VLAN
10ke PC1 yang terhubung dengan interfacefa0/2
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit- Memberikan VLAN
20ke PC2 yang terhubung dengan interfacefa0/3
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit- Memberikan VLAN
20ke PC3 yang terhubung dengan interfacefa0/4
Switch(config)#interface fastEthernet 0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit- Sekarang kita cek konfigurasi VLAN kita
Switch(config)#do show vlan brief

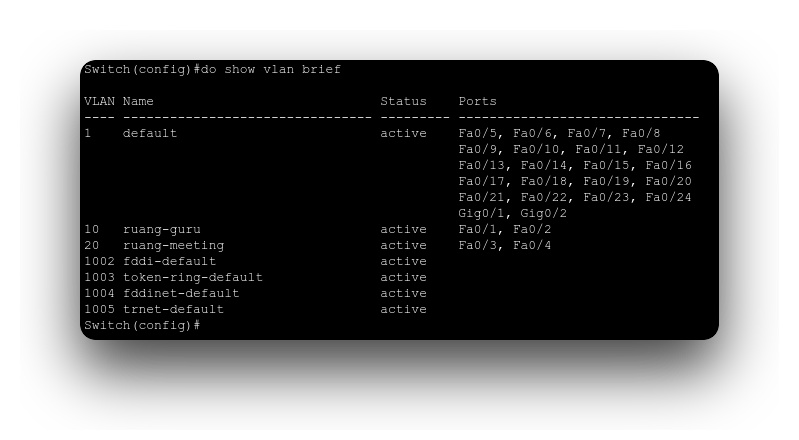

VLAN Brief 2| VLAN | Name | Status | Ports |
|---|---|---|---|
| 1 | default | active | Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/21, Fa0/22, Fa0/23, Fa0/24 |
| 10 | ruang-guru | active | Fa0/1, Fa0/2 |
| 20 | ruang-meeting | active | Fa0/3, Fa0/4 |
| 1002 | fddi-default | active | |
| 1003 | token-ring-default | active | |
| 1004 | fddinet-default | active | |
| 1005 | trnet-default | active |

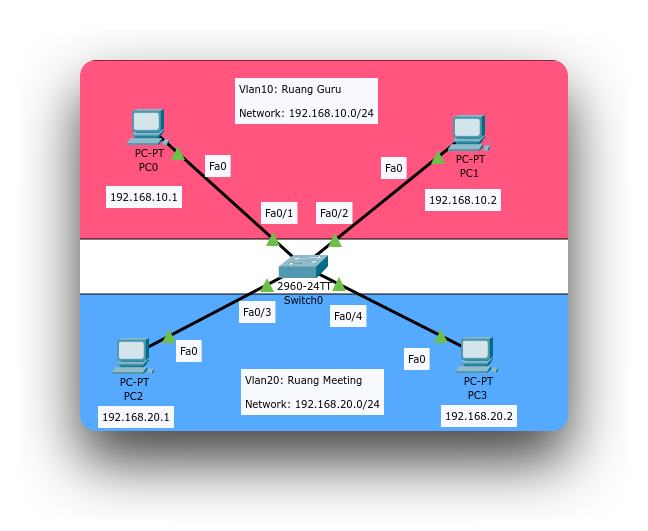

Topologi
