Pada perangkat OLT kita bisa mengecek status detail dari perangkat ONU atau ONT, perintah berikut ini menghasilkan sebuah output mengenai detail perangkat diantaranya terdapat status uptime atau total nyala perangkat.
Command
shell
show gpon onu detail-info gpon-onu_1/1/1:1
Output
shell
ONU interface: gpon-onu_1/1/1:1 Name: Client Type: F609 State: ready Admin state: enable Phase state: working Authentication mode: sn SN Bind: enable with SN check Serial number: XXXXXXXXXX Password: Device ID: Description: ONU-1:1 Vport mode: gemport DBA Mode: Hybrid ONU Status: enable OMCI BW Profile: enable Line Profile: N/A Service Profile: N/A Alarm Profile: N/A Performance Profile: N/A ONU Distance: 3703m Online Duration: 34h 45m 21s FEC: none 1PPS+ToD: disable------------------------------------------ Authpass Time OfflineTime Cause 1 2022-09-05 14:04:42 0000-00-00 00:00:00 2 0000-00-00 00:00:00 0000-00-00 00:00:00 3 0000-00-00 00:00:00 0000-00-00 00:00:00 4 0000-00-00 00:00:00 0000-00-00 00:00:00 5 0000-00-00 00:00:00 0000-00-00 00:00:00 6 0000-00-00 00:00:00 0000-00-00 00:00:00 7 0000-00-00 00:00:00 0000-00-00 00:00:00 8 0000-00-00 00:00:00 0000-00-00 00:00:00 9 0000-00-00 00:00:00 0000-00-00 00:00:00 10 0000-00-00 00:00:00 0000-00-00 00:00:00
Untuk mengecek redaman atau sinyal fiber optic dari sebuah ONU atau ONT kita bisa mengecek nya menggunakan perintah dibawah ini
Command
shell
show pon power attenuation gpon-onu_1/1/1:1
Output
shell
OLT ONU Attenuation-------------------------------------------------------------------------- up Rx :-20.241(dbm) Tx:2.423(dbm) 22.664(dB) down Tx :5.369(dbm) Rx:-16.676(dbm) 22.045(dB)

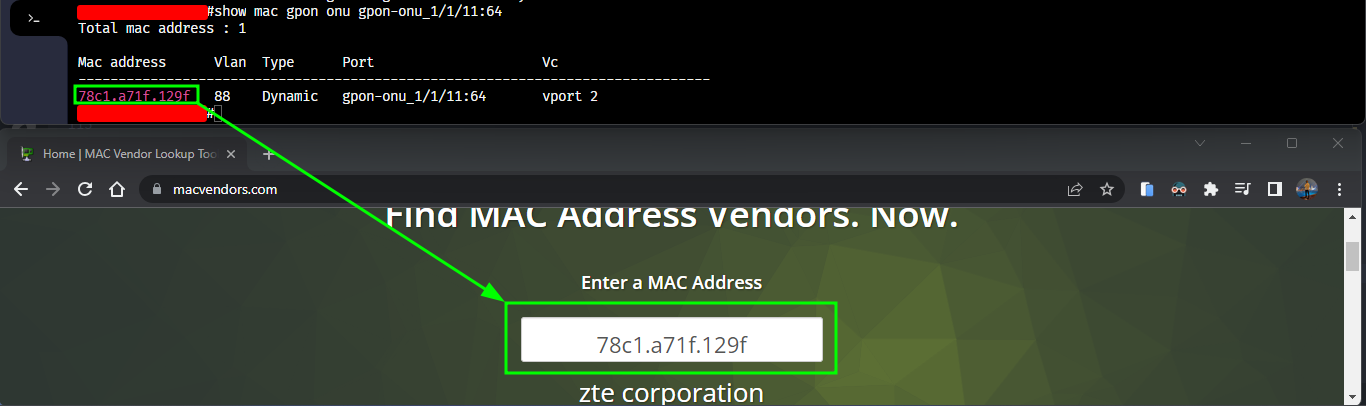

Tentunya kita membutuhkan pengecekan MAC Address yang terhubung ke perangkat ONU atau ONT kita, kita bisa melihat MAC Address yang terhubung tersebut mengggunakan perintah dibawah ini. Untuk mengecek vendor perangkat yang digunakan, kalian bisa menggunakan website berikut ini macvendors.com
Command
shell
show mac gpon onu gpon-onu_1/1/1:1
Output
shell
Total mac address : 1Mac address Vlan Type Port Vc------------------------------------------------------------------------8cdc.0294.a5cd 88 Dynamic gpon-onu_1/1/1:1 vport 2
Apabila pada perintah sebelumnya mengecek state atau keadaan seluruh PON, maka pada perintah kali ini kita bisa men-target kan PON mana yang ingin di cek, untuk melakukannya kalian bisa menggunakan perintah dibawah ini.
Apabila pada perintah sebelumnya yaitu Cek Signal Fiber Optic hanya mengecek signal berdasarkan index ONU atau ONT nya, maka kita juga bisa mengecek signal fiber optic dalam satu OLT atau PON.
Namun disini kita akan mengecek signal berdasarkan RX nya.
Interface xgei merupakan interface yang dapat menampung speed atau kecepatan sebesar 10G, maka pada umumnya interface ini biasanya dijadikan sebuah backbone atau sumber internet dari OLT.
Untuk mengecek status interface xgei tersebut, kalian bisa menggunakan perintah ini
Command
shell
show interface xgei_1/4/2
Output
shell
xgei_1/4/2 is up, line protocol is up Description is BACKBONE-XXX-via-XXX Keepalive set:10 sec The port negotiation is disable The port is optical Duplex full scramble payload-enable
Apabila pada perintah sebelumya, yaitu Cara Mengecek WAN IP Address ONU mengecek status interface arah WAN. Maka pada perintah kali ini kita bisa mengecek status interface ethernet untuk arah LAN
Untuk mengecek status interface ethernet arah LAN kalian bisa menggunakan perintah dibawah ini
Command
shell
show gpon remote-onu interface eth gpon-onu_1/1/1:1
Pada Operating System GPON OLT ini, terdapat beberapa mode diantaranya adalah PON Management. Untuk masuk kedalam mode tersebut kalian bisa menggunakan perintah dibawah ini.
Catatan:
Untuk masuk kedalam mode PON Management, mempunyai format berikut ini
Untuk mengecek konfigurasi arah PON Management, kalian bisa menggunakan perintah dibawah ini.
Command
shell
host(gpon-onu-mng)#show onu running config gpon-onu_1/1/7:2
Output
Catatan:
security-mng 211 state enable ingress-type lan protocol web = berfungsi untuk mengizinkan membuka gateway onu di web dengan koneksi melalui port eth
security-mng 211 state enable mode permit protocol web = berfungsi untuk mengizinkan remote gateway onu di web denga ip host nya
shell
pon-onu-mng gpon-onu_1/1/7:2 service internet gemport 1 vlan xxx service mgmt gemport 2 vlan 88 service hotspot gemport 6 vlan xxx-yyy,xxx wan-ip 1 mode pppoe username XXXXXXXXXXXX password XXXXXXXXX vlan-profile MGMT-ONU host 1 name XXXXXXX vlan port eth_0/1 mode tag vlan xxx vlan port eth_0/2 mode tag vlan xxx vlan port eth_0/3 mode tag vlan xxx vlan port eth_0/4 mode tag vlan xxx vlan port wifi_0/1 mode tag vlan xxx security-mng 211 state enable ingress-type lan protocol web security-mng 212 state enable mode permit protocol web ssid auth wep wifi_0/1 open-system ssid ctrl wifi_0/1 name XXXX!
Untuk menghapus konfigurasi VLAN pada port Ethernet kita harus masuk terlebih dahulu ke dalam mode PON Management, setelah masuk kita bisa menggunakan perintah dibawah ini untuk menghapus konfigurasi VLAN
Command
shell
host(gpon-onu-mng)#no vlan port eth_0/1 mode
Output
shell
pon-onu-mng gpon-onu_1/1/7:2 service internet gemport 1 vlan xxx service mgmt gemport 2 vlan 88 service hotspot gemport 6 vlan xxx-yyy,xxx wan-ip 1 mode pppoe username XXXXXXXXXXXX password XXXXXXXXX vlan-profile MGMT-ONU host 1 name XXXXXXX vlan port eth_0/1 mode tag vlan xxx ... ... ... ... security-mng 211 state enable ingress-type lan protocol web security-mng 212 state enable mode permit protocol web ssid auth wep wifi_0/1 open-system ssid ctrl wifi_0/1 name XXXX!
